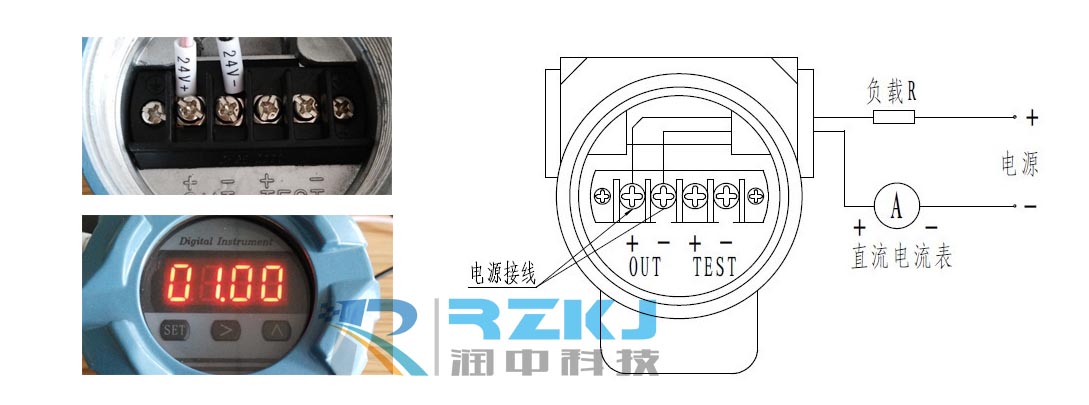

壓力變送器的二線制傳輸方式中，供電電源、負載電阻、變送器是串聯的，即二根導線同時傳送變送器所需的電源和輸出電流信號，目前大多數變送器均為二線制變送器;四線制方式中，供電電源、負載電阻是分別與變送器相連的，即供電電源和變送器輸出信號分別用二根導線傳輸。



一.什么是兩線制壓力變送器?
什么是兩線制?兩線制有什么優點?

兩線制是指現場變送器與控制室儀表聯系僅用兩根導線，這兩根線既是電源線，又是信號線。兩線制與三線制(一根正電源線，兩根信號線,其中一根共GND) 和四線制(兩根正負電源線，兩根信號線,其中一根GND)相比，兩線制的優點是：

1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用非常便宜的更細的導線;可節省大量電纜線和安裝費用;

2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因為干擾源引起的電流極小，一般利用雙絞線就能降低干擾;兩線制與三線制必須用屏蔽線,屏蔽線的屏蔽層要妥善接地。

3、電容性干擾會導致接收器電阻有關誤差，對于4～20mA兩線制環路，接收器電阻通常為250Ω(取樣Uout=1～5V)這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠;

4、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等而造成精度的差異，實現分散采集， 分散式采集的好處就是：分散采集，集中控制....

5、將4mA用于零電平，使判斷開路與短路或傳感器損壞(0mA狀態)十分方便。

6,在兩線輸出口非常容易增設一兩只防雷防浪涌器件,有利于安全防雷防爆。


三線制和四線制變送器均不具上述優點即將被兩線制壓力變送器所取代，從國內的行業動態及變送器心片供求量即可略知一斑，壓力變送器在使用時要安裝在現場設備的動力線上，而以單片機為核心的監測系統則位于較遠離設備現場的監控室里，兩者一般相距幾十到幾百米甚至更遠。設備現場的環境較為惡劣，強電信號會產生各種電磁干擾，雷電感應會產生強浪涌脈沖，在這種情況下，單片機應用系統中遇到的一個棘手問題就是如何在惡劣環境下遠距離可靠地傳送微小信號。

兩線制變送器件的出現使這個問題得到了較好地解決。我們以DH4-20變送模塊為核心設計了小型、價廉的穿孔型兩線制壓力變送器。它具有低失調電壓(<30μV)、低電壓漂移(<0.7μV/C°)、超低非線性度(<0.01%)的特點。它把現場設備動力線的電流隔離轉換成4～20mA的按線性比例變化的標準電流信號輸出，然后通過一對雙絞線送到監測系統的輸入接口上，雙絞線同時也將位于監測系統的24V工作電源送到壓力變送器中。測量信號和電源在雙絞線上同時傳送，既省去了昂貴的傳輸電纜，而且信號是以電流的形式傳輸，抗干擾能力得到極大的加強。
