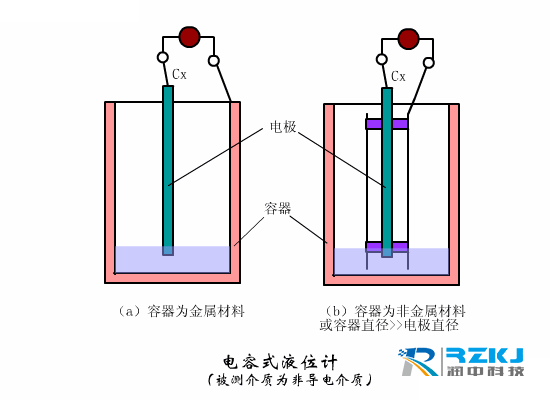

電容式液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，電容式液位計兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。所以，電容式液位計可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。

電容式液位變送器核心部件采用**的射頻電容檢測電路經過16位單片機經過*的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。可選HART、CANBUS、485通訊協議進行系統組態。全系列電容式液位變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點”、“量程”自動校準，以適應各種復雜場所的不同要求。

產品符合GB3836.4-2000《爆炸性氣體環境用電設備 第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備 第1部分 通用要求》，防爆標志：ExiaⅡC T6，它適用于0區、1區、2區，含有ⅡA～ⅡC類，T1～T6組爆炸性氣體混合物的場所。



電容式液位變送器特點：

1、結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。

2、多種信號輸出，方便不同系統配置。

3、適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

4、特別適用于酸、堿等強腐蝕性液體的測量。

5、完善的過流、過壓、電源極性保護。


性能：

1、檢測范圍：0.01~2000m

2、 承壓范圍： -0.1MPa~32MPa

3、探極耐溫：  -50~250℃

4、環境溫度: -20~60℃

5、儲存溫度：-55℃～+125℃

6、輸出信號: 4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊

7、 供電電壓:  12～28VDC（需經安全柵供電）

8、 固定方式:螺紋安裝M20×1.5、M27×2，

法蘭安裝DN25、DN40、DN50。特殊規格可按要求定制

9、接濕材質:  316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯

10、 長期穩定性:  ≤0.2%FS/年，

11、溫度漂移：≤0.02%FS/℃（在0～70℃范圍內）

12、 防爆等級：本安ExiaⅡC T6  隔爆ExdⅡC T5

13、 防護等級：IP67

14、 本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH



接線：

電容式液位變送器為標準二線或三線制儀表，電源（信號）端子位于儀表殼體內的接線側，信號線應使用屏蔽線或兩根紐在一起的雙絞線，盡量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。

安裝與調試:

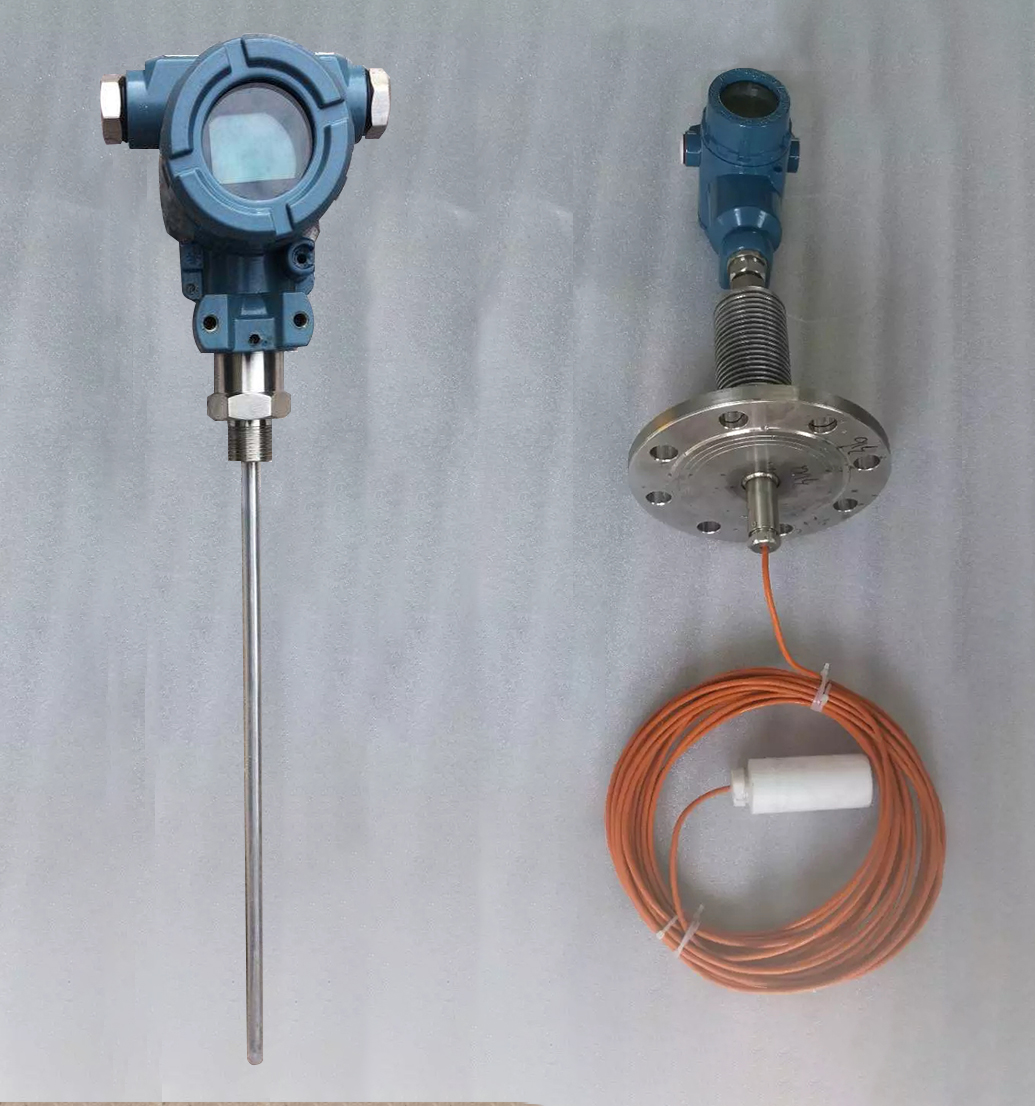

纜式電容式液位變送器和桿式電容式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

   在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線 。

    在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

   使用時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

產品若需要現場調整可采取以下方法：


A：采用智能電路的調試方法：

現場調零------當液位位處于*低位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將 “Z” 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于*高位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將“S”鍵按一下，輸出電流自動調整到20mA。


B：采用模擬電路的調試方法：

   當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。

   當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。
